自動影像測量?jī)x

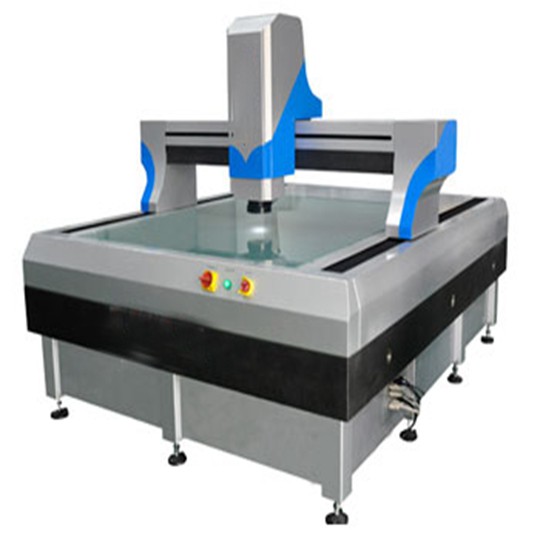

MV系列大行程影像測量?jī)x
產品簡介
MV系列大行程影像測量?jī)x是我公司新研發的龍門大行程CNC型全自動影像測量?jī)x，采用龍門式結構(橋架式)運行性能穩定，且機構穩定不變形。X、Y、Z三軸均采用伺服電機、全采用雙重閉環運動控
訂購熱線：
產品介紹
1、儀器應用領域：
MV系列大行程影像測量?jī)x目前主要運用在PCB線路板、覆銅板、平板玻璃、液晶模組、刀模、絕級材料等。
2、儀器特點：
• 全大理石結構保證極高穩定性及剛性；
• 高精密線性滑軌和皮帶傳動，配日本安川高能伺服馬達全閉環控制，高精度、高穩定度；
• 配 SONY “ 1/2 ”高分辨率彩色攝像機，保證高品質測量畫面；
• 全自動變倍鏡頭，改變倍率后不需要重新選取比例尺；
• 可程控五環八驅表面冷光源、輪廓冷光源，使測量如虎添翼；
• 英國 RENISHAW 貼片式光柵尺，分辨率為 0.5 μ m ；
• 本公司自主研發QuickMeasuring全自動測量軟件，可自動編程及離線編程，自動檢測；
• 可選配英國 RENISHAW 接觸式探頭和 CCD 激光位移傳感器。
3、CCD 激光位移傳感器原理與特點：
• 通過光的干涉原理測量被測量的物體到鏡頭的距離；
• 適用于測量表面比較復雜的物體以及容易變形的物體；
• 測量角度范圍廣，可達到 8 5 °；
• 測量速度快，每秒達到測量 3000 次；
• 能方便測量， R 角、曲面輪廓等。
外形尺寸 1400*1700*1618 2000*1500*1700 2300*1700*1700 2700*1900*1657 3300*2300*1657
測量精度 XY軸 ≤ (3+L/200)um Z軸 ≤ (4+L/200)um
CCD SONY 彩色攝像機
光學系統 自動變倍鏡頭；可選配激光，可測量透明式玻璃的厚度與平
光源 連續可調式 LED 環形表面光及輪廓光，根據放大倍率確定最大光強
軟件 QuickMeasuring全自動影像測量軟件
工作環境 溫度20 ° C ± 3 ° C , 濕度 45 ％ -75 ％
電源 220V ± 10 ％ ,50Hz
影像測量?jī)x型號 MV-7070CNC MV-1080CNC MV-1210CNC MV-1612CNC MV-2216CNC
行程 700*700*200 1000*800*200 1200*1000*200 1600*1200*200 2200*1600*200
外形尺寸 1400*1700*1618 2000*1500*1700 2300*1700*1700 2700*1900*1657 3300*2300*1657
測量精度 XY軸 ≤ (3+L/200)um Z軸 ≤ (4+L/200)um
光柵尺 英國RENISHAW貼片式光柵尺，分辨率0.5um
CCD SONY 彩色攝像機
光學系統 自動變倍鏡頭；可選配激光，可測量透明式玻璃的厚度與平
光源 連續可調式 LED 環形表面光及輪廓光，根據放大倍率確定最大光強
軟件 QuickMeasuring全自動影像測量軟件
工作環境 溫度20 ° C ± 3 ° C , 濕度 45 ％ -75 ％
電源 220V ± 10 ％ ,50Hz
