自動影像測量儀

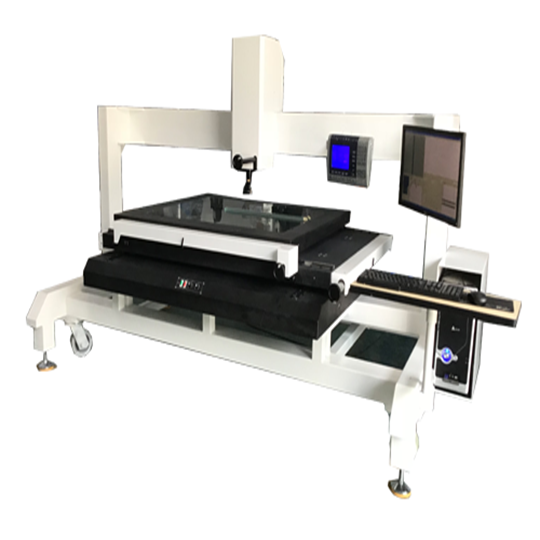

全自動影像測量儀VMS-6040CNC
產品簡介
該系列大行程全自動影像測量儀主要應用在PCB線路板、覆銅板、平板玻璃、液晶模組、刀模、絕緣材料等行業。
訂購熱線：
產品介紹
1、儀器特點
該系列大行程全自動影像測量儀采用龍門式結構(橋架式)運行性能穩定，且機構穩定不變形。X、Y、Z三軸均采用伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速動動時的穩定性，和準確的定位功能，影像Z軸可自動對焦、配合自動變焦鏡頭，可實現自動變焦而不需倍率校正。。
2、VMS-6040CNC大行程全自動影像測量儀規格參數
2.1 影像系統
2.1.1 攝影機：高解析度彩色CCD攝像機；
2.1.2 變焦物鏡倍率：0.7~4.5X 或自動變焦鏡頭；
2.1.3 視頻總倍率：30X~190X（配2X物鏡時，總視頻放大倍率可達到時380X）；
2.1.4 照明系統：連續可調式LED環形表面光源與輪廓光，根據放大倍率確定最大光強。
2.2 工作臺
2.2.1 工作臺面尺寸：760×560
2.2.2 玻璃臺面尺寸：450×650
2.2.3 運動行程：600×400
2.2.4 Z軸升降行程：200mm
2.2.5 X、Y、Z數顯解析度：0.0005mm
2.2.6 X、Y坐標示值誤差：≤（3+L/200）um
2.3 X、Y軸向馬達運動速度：<120mm/s
2.4 Z軸向馬達運動速度：<60mm/s
2.5 儀器外形尺寸：1840×960×1867
2.6 儀器重量：800Kg

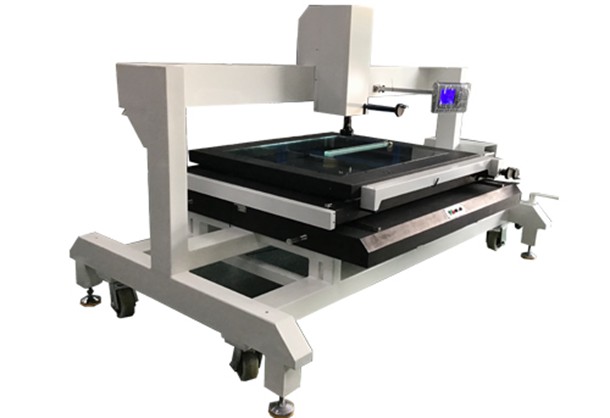

全自動影像儀VMS-6040CNC實物圖
